四虎精品免费国产成人-四虎精品免费久久-四虎精品免费视频-四虎精品免费永久在线-四虎精品视频-四虎精品视频在线永久免费观看

00Cr17Ni14Mo2 (316LUG)

（尿素級00Cr17Ni14Mo2）316LUG不銹鋼 是在（00Cr17Ni14Mo2）316L不銹鋼基礎(chǔ)上，通過提高鎳含量和降低鋼中的磷含量，從而提高了鋼在尿素生產(chǎn)環(huán)境中的耐均勻腐蝕，耐選擇性腐蝕和耐晶間腐蝕性能所形成的新鋼種。此鋼已成為尿素生產(chǎn)裝置的關(guān)鍵材料。

一、化學(xué)成分

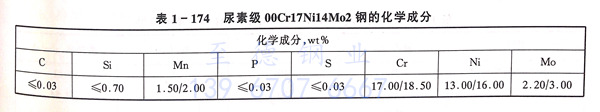

 （尿素級00Cr17Ni14Mo2）316LUG不銹鋼的化學(xué)成分見表 1-174 。

二、力學(xué)性能

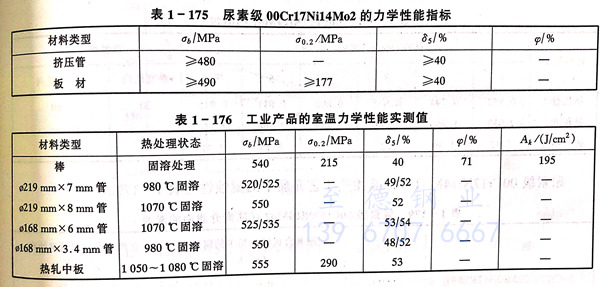

  （尿素級00Cr17Ni14Mo2）316LUG不銹鋼技術(shù)條件的室溫力學(xué)性能指標(biāo)見表 1-175 。工業(yè)產(chǎn)品實測值見表 1-176 。

三、高溫拉伸性能

 （尿素級00Cr17Ni14Mo2）316LUG不銹鋼的高溫瞬時拉伸性能見圖 1-214 。

四、耐蝕性能

  a. 均勻腐蝕

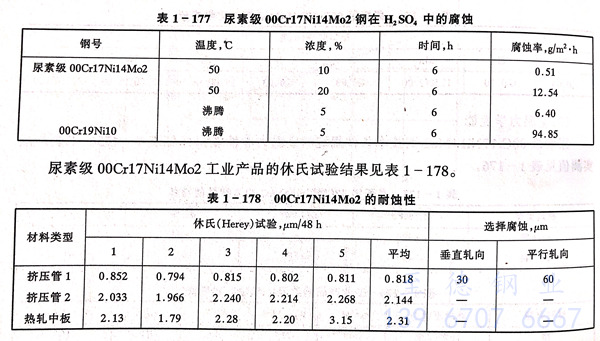

   在硫酸環(huán)境下鋼的性能見表 1-177 。

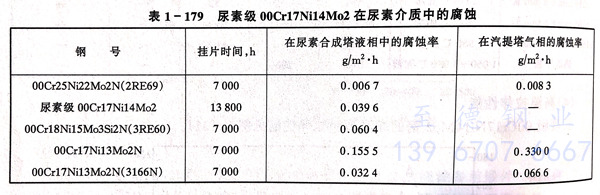

（00Cr17Ni14Mo2）316LUG不銹鋼 在尿素生產(chǎn)工藝介質(zhì)中的耐蝕性見表 1-179 。

  b. 晶間腐蝕

  （尿素級00Cr17Ni14Mo2）316LUG，當(dāng)鋼中的碳含量≤0.02%時，可通過所有的最腐蝕試方法檢驗。

  c. 耐點蝕性能

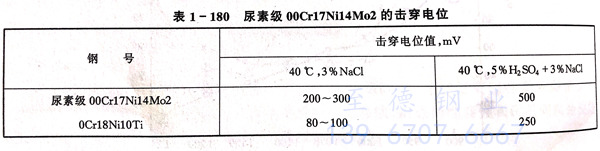

（尿素級00Cr17Ni14Mo2）316LUG不銹鋼的點蝕擊穿電位值列人表1-180。

五、工藝性能

  a. 熱加工

  （尿素級00Cr17Ni14Mo2）316LUG不銹鋼的熱加工性能良好，其熱塑性較304L不銹鋼稍低，變形抗力稍高。鋼的適宜鍛、軋溫度為950~1300℃，熱加工加熱溫度以1150~1200℃ 為宜，熱穿孔的適宜加熱溫度為1100~1150℃。

  b. 冷加工

  （尿素級00Cr17Ni14Mo2）316LUG不銹鋼的冷加工特性同于316L不銹鋼。

 c. 熱處理

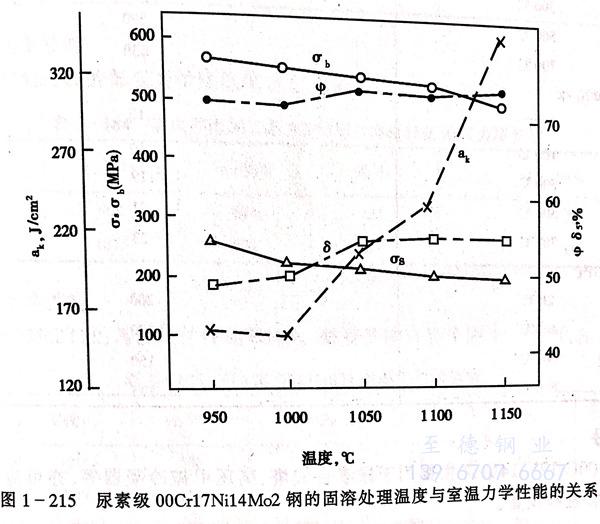

  （尿素級00Cr17Ni14Mo2）316LUG不銹鋼的固溶處理溫度為1050~1100℃，固溶溫度對室溫力學(xué)性能的影響見圖1-215。

  d. 焊接

  （尿素級00Cr17Ni14Mo2）316LUG不銹鋼具有良好的焊接性能，可采用各種焊接方法進(jìn)行焊接，焊接材料為00Cr25Ni22Mn4Mo2N，焊后不需熱處理，其焊后的耐蝕性和力學(xué)性能近于母材，可滿足尿素生產(chǎn)設(shè)備的技術(shù)要求。

六、物理性能

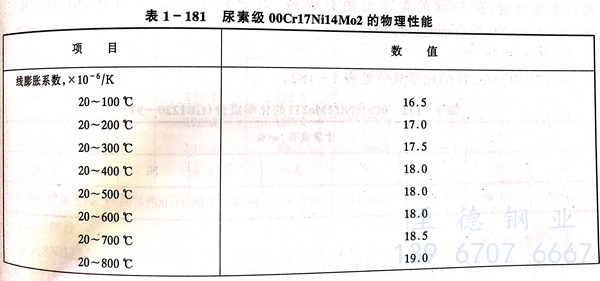

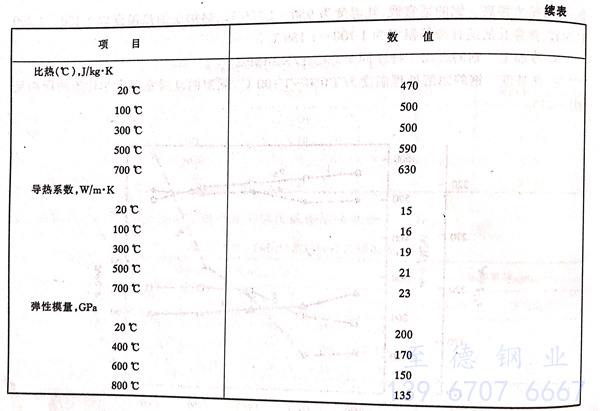

 （尿素級00Cr17Ni14Mo2）316LUG不銹鋼的物理性能見表1-181。

七、應(yīng)用

 （尿素級00Cr17Ni14Mo2）316LUG不銹鋼主要用于尿素合成塔，高壓甲胺冷凝器等，亦可應(yīng)用其他化學(xué)加工工業(yè)的裝置和設(shè)備。
